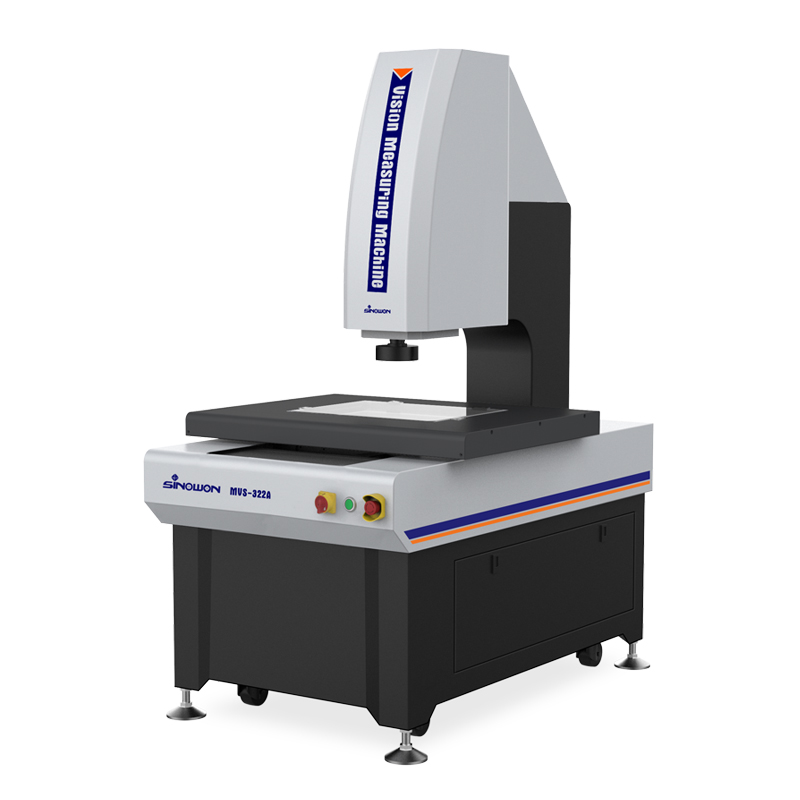

A série MVS-322 é uma máquina de medição de visão totalmente automática de alta precisão cantilever desenvolvida para GD & amp; Medição T com controle motorizado automático de três eixos. Equipado com foco automático, controle automático de iluminação e movimento automático de configuração de hardware e software para fazer a medição de dimensões lineares e geométricas de forma rápida e precisa.
◆ XYZ three-axis CNC automatic precision control, precise positioning;
◆ Indian Marble base and pillar, good stability;
◆ Precision linear guides, grinding-grade ball screws and AC servo motors, etc., ensure the accuracy and stability of the motion system;
◆ 0.5μm high-precision grating ruler to ensure the positioning accuracy and measurement accuracy of the system;
◆ High-resolution digital camera to meet the needs of clear observation and precise measurement;
◆ 8.3X high-definition optical lens, accurate zoom, one-time pixel correction;
◆ Program-controlled 5-ring 8-area LED surface illumination and parallel LED contour illumination system intelligently realize 256-level brightness adjustment;
◆ iMeasuring series automatic Vision measurement software, powerful and easy to operate.
Mercadorias |
2.5D Automático Visão Máquina de medição |
Automático 3D Contacto & Visão Máquina de medição |
2.5D Automático Laser-Scan & Visão Máquina de medição |
Automático 3D Multissensorial Máquina de medição |
||||||||
Modelo |
MVS-322A |
MVS-322B |
MVS-322C |
MVS-322D |
||||||||
Código# |
522-120G |
522-220G |
522-320G |
522-420G |
||||||||
Tipo de sensor |
A: Um sensor Óptica Lentes de zoom Sensor |
B: Twin-Sensor Sensor de lente de zoom e Sensor de Sonda de Contacto |
C: Twin-Sensor Sensor de lente de zoom e Sensor Laser Confocal |
D: Tri-Sensor Sensor de lente de zoom Sensor de Sonda de Contacto Sensor Laser Confocal |
||||||||
Percurso do eixo X/Y |
(300*200)mm |
|||||||||||
Viagem do eixo Z |
200mm |
|||||||||||
Escala linear do eixo X/Y/Z-3 |
Resolução da escala linear europeia: 0.5um |
|||||||||||
Modo de Orientação |
Guia linear de precisão classe P, guia deslizante duplo de trilha. |
|||||||||||
Modo de Operação |
Controlador de joystick, operação do mouse, programa automático da detecção. |
|||||||||||
Precisão |
Eixo XY: ≤ 2,2+L/200(um) |
|||||||||||
Eixo Z: ≤ 5,0+L/200(um) |
||||||||||||
Repetibilidade |
±2um |
|||||||||||
Sistema de vídeo** |
1/2.9 "/1.6Mpixel Câmera Digital de Alta Resolução |
|||||||||||
Lente de feedback eletrônico manual 8.3X |
||||||||||||
Ampliação óptica: 0.6X ~ 5.0X; Ampliação de vídeo: 20X ~ 170X (monitor de 21,5") |
||||||||||||
Domínio de Vista (mm) (D*H*V) |
Ampliação |
0, 6X |
1X |
1, 5X |
2X |
2,5X |
3X |
3,5X |
4X |
4, 5X |
5X |
|
1/2.9"CCD |
10,35x8,28x6,21 |
6,21x4,97x3,73 |
4, 14x3, 31x2, 48 |
3, 11x2, 48x1, 86 |
2, 48x1, 99x1, 49 |
2, 07x1, 66x1, 24 |
1, 77x1, 42x1, 06 |
1, 55x1, 24x0, 93 |
1,38x1,10x0,83 |
1,24x0,99x0,75 |
||
Iluminação Sistema |
Contorno |
Iluminação paralela de contorno LED |
||||||||||
Superfície |
0 ~ 255 Iluminação de superfície LED ajustável de 5 anéis de 8 divisões |
|||||||||||
Software de medição |
Software de medição iMeasuring |
|||||||||||
Capacidade de carga |
25Kg~50Kg |
|||||||||||
Ambiente de trabalho |
Temperatura 20℃±2℃, mudança de temperatura< 1℃/Hr; humidade 30% ~80%RH; vibration< 0,02 g's, ≤ 15Hz. |
|||||||||||
Fonte de alimentação |
220V/50Hz/10A |
|||||||||||
Dimensão (W*D*H) |
(1146mm * 720mm * 1664) mm |
|||||||||||
Tamanho da embalagem |
(1290*970*1920)mm |
|||||||||||
Peso líquido |
380Kg |
|||||||||||
Note:
L é medido comprimento (mm), a precisão mecânica do eixo Z e precisão do foco está muito relacionada à superfície da peça de trabalho.
** Ampliação é valor aproximado, está relacionado com a dimensão do monitor e resolução.
Campo de visão (mm) = (diagonal*Horizontal*Vertical)
A objetiva de 0.5X ou 2X é opcional disponível e realiza a ampliação da imagem: 13X ~ 86X ou 52X ~ 344X.
Modelo |
Potência de medição efectiva mm |
Dimensões (L*W*A) mm |
|||
Eixo X |
Eixo Y |
Eixo Z |
Dimensões da máquina |
Dimensões da embalagem |
|
MVS322 |
300mm |
200mm |
200mm |
(1146*720*1664)mm |
(1290*970*1920)mm |
MVS432 |
400mm |
300mm |
200mm |
(1331*840*1664)mm |
(1390*1060*1940)mm |
MVS542 |
500mm |
400mm |
200mm |
(1257*920*1640)mm |
(1450*1170*1900)mm |
