Sistema de Medição de Visão instantânea Da Série iVS

1 Aplicação:

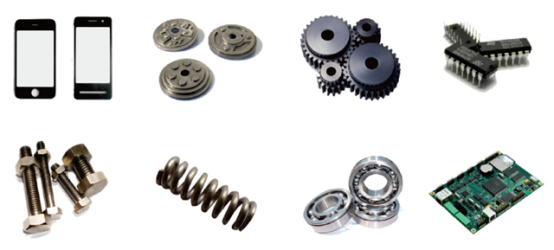

É amplamente utilizado Na medição rápida por lote de parafusos de precisão, molas de precisão, engrenagens, caixa de celular, vidro celular, peças de metal de precisão e outras partes EM tamanho pequeno.

2.Características:

Alta precisão e excelente repetibilidade

Alta profundidade de campo, Baixa distorção lente heliocêntrica dupla, não Precisa repetir o foco.

O software ProcessA a Imagem através Da detecção Da Borda de sub-pixel e remoção automática de burras e contornos e o método Menos quadrado para garantir a precisão.

Operação amigável

Correcção automática de localização e orientação, detecção automática e medida com base Na forma registada Da amostra, medida com um clique de botão.

Medição eficiente do lote

Identificar automaticamente várias partes, Elementos de ensaio e, EM seguida, efetuar a medição automática, satisfeitos com OS requisitos de medição do lote.

Imagem inteira, não há necessidade de mover o estágio de trabalho, tanto a Alta eficiência e Alta precisão.

Melhorar a eficiência, salvar o custo do trabalho, eliminar erro do operador.

Controlo Da qualidade e controlo do processo estatístico (SPC)

Valores automáticos de medição de memória e saída, e tornar OS dados de ensaio simples aplicados.

2.1 Exatidão Perfeita

Recuperar a dimensão original com Alta precisão

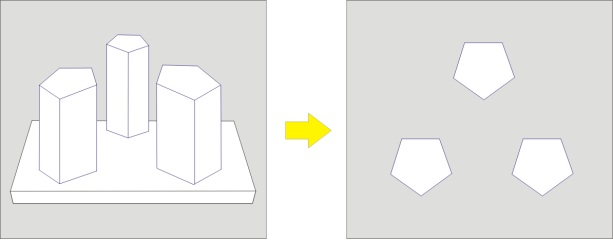

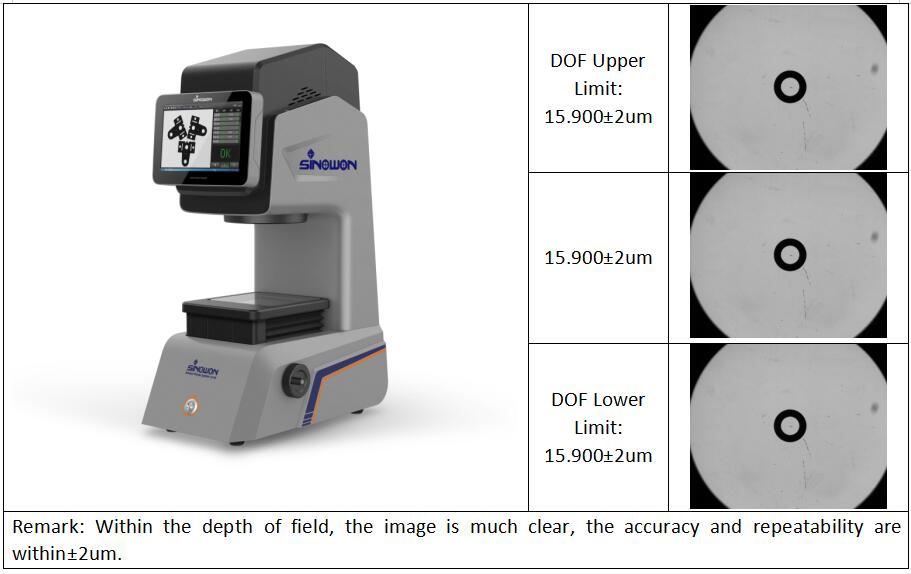

2.1.1 lente telecêntrica Dupla e Alta profundidade de campo, permitem a diferença de Altura Na amostra, secção com inclinação ou CURVATURA e outros Elementos de medição difíceis.E Baixa distorção SEM ter que se preocupar com a colocação de amostras e foco desfocado, e recuperar a dimensão original com Alta precisão.

Por exemplo, Josep 65306;

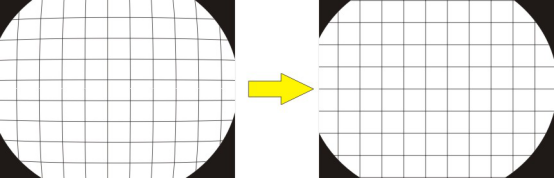

2.1.2 Lentes de Baixa distorção, Imagem de aresta clara, SEM distorção, eliminar erro de medição.

2.1.3Software com sub-pixel (Sub Pixel), algoritmo de regressão do método Menos quadrado e compensação de vídeo elevada para garantir a precisão.

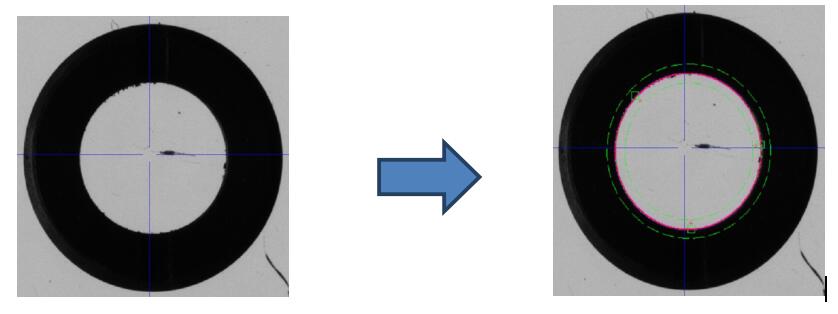

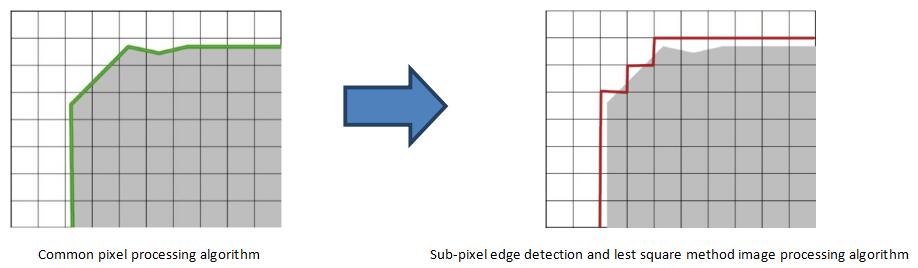

A Borda do sub Pixel detectando algoritmo de processamento de Imagem Torna a divisão do pixel menor, Mais perto Da Borda real.

O método Menos quadrado remove automaticamente OS burrs e OS contornos, garantindo a menor influência Na localização Das funcionalidades.

2.2 Medição do lote eficiente

Leva apenas 2~5 Segundos para medir dezenas de posições, 99 medidas podem ser realizadas EM um momento Dentro do intervalo de medição, Reduz significativamente o tempo de mensuração e melhora a eficiência de medição.

2.2.1 Obra de trabalho Colocação—Sem requisitos de localização e fixação, EM qualquer Lugar Dentro da Gama efetiva Da lente.

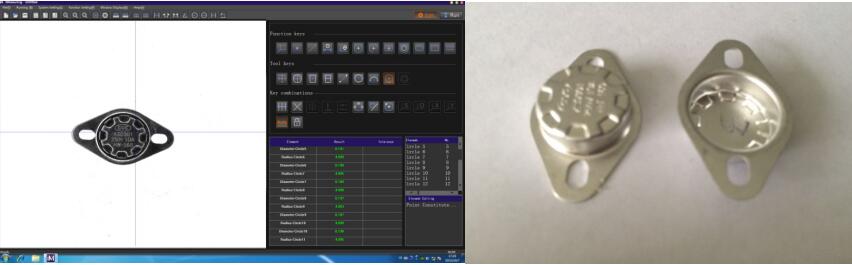

2.2.2.2 Workpiece Positioning—Correcção automática de localização e orientação, detectada e medida automaticamente com base Na forma registada Da amostra.

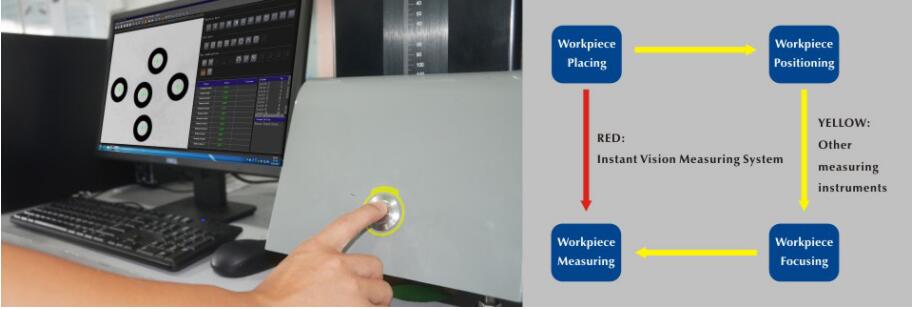

2.2.3 Área de trabalho Focalização—Lentes telecêntricas duplas, distância de trabalho longa, permitem a diferença de altura;

2.2.4Workpiece Measuring—Toda a Imagem Reduz o tempo do programa de importação, Da mesa de trabalho móvel e Da lente

2.2.5Batch Measurement—Software é para a forma automática de salvamento do espécime, posicionamento automático, detecção de direção, Origem de coordenadas para medições repetidas.

Leva apenas Segundos para medir dezenas de posições, 99 medidas podem ser realizadas EM um momento Dentro do intervalo de medição.

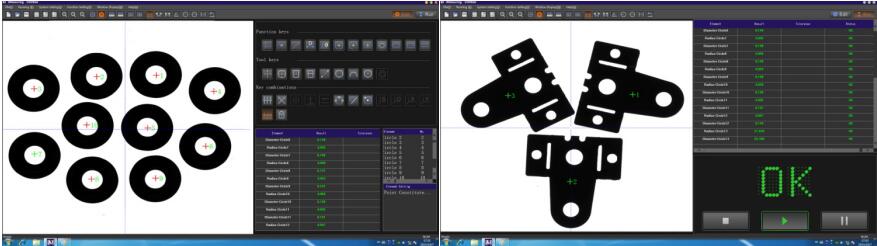

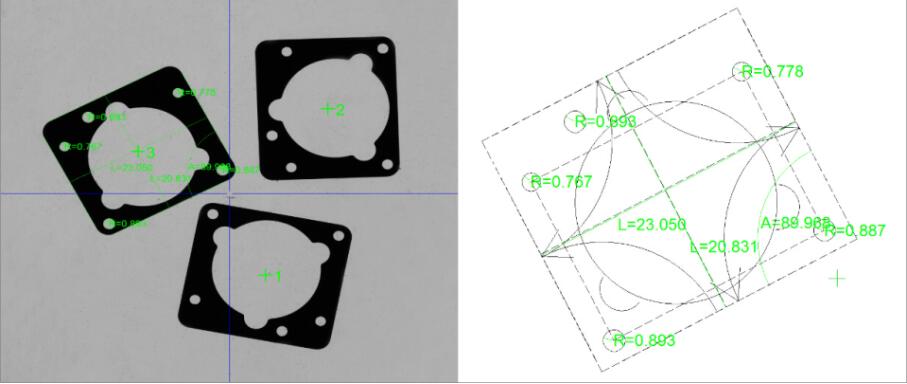

Medida simultânea Pode ser realizada múltiplas amostras idênticas Dentro Da perspectiva.

2.3 Imagem inteira

Não há necessidade de mover o estágio de trabalho, eficiente e Alta precisão

2.3.1.Os instrumentos de medição tradicionais têm um Campo de visão estreito, só podem testar UMA posição de cadA vez, e requer mover a fase de trabalho e posicionar o espécime antes de medir.

2.3.2 Instrumentos tradicionais de medição repetíveis e Mais morosos e complexos de operar.

2.3.3.Os instrumentos de medição tradicional devem considerar a precisão do suporte de hardware, tais Como Escalas lineares, Escalas de estágio de trabalho precisão, etc.

Ele Pode visualizar globalmente Dentro da Gama máxima do Campo de medição, a medição de vários tamanhos Pode ser concluída Ao Mesmo tempo, melhorar grandemente a eficiência, Poupar tempo e custo de produção.Enquanto isso, ele atende a idéia DOS clientes "sem mosaico, Imagem geral".

2.4 Operação amigável, Custos baixos.

Alta eficiência, economizar custo de trabalho, eliminar erro de operador.

2.4.1 Não fixação, localização, correção, foco, iluminação, requisitos de controle de execução, medir automaticamente Dentro da Gama máxima do Campo de medição, melhorar Muito a eficiência.

2.4.2 Qualquer Pessoa Pode operar, OS trabalhadores Gerais podem cumprir OS requisitos, Alta eficiência, salvar o custo do trabalho.

2.5 Erro de Operador Eliminado Efetivamente

Evitar o método operado, a colocação do espécime, a sequência de medição, eliminar o erro do operador de forma eficiente.

2.6 Aplicação Simples

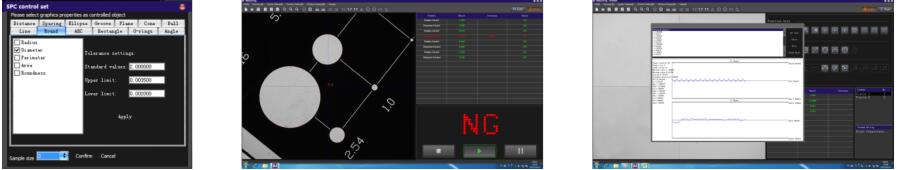

2.6.1 Registo e saída automáticos DOS valores medidos EM WORD, EXCEL, documentos TXT e estatísticas e análises do RCM, o que facilita a aplicação DOS dados de ensaio.

2.6.2 Pode definir tolerâncias, Quando a medição excede a tolerância, TEM um alarme automático e automaticamente estatísticas de RCM e análise e saída DOS relatórios.

2.7 Apoio à engenharia reversa

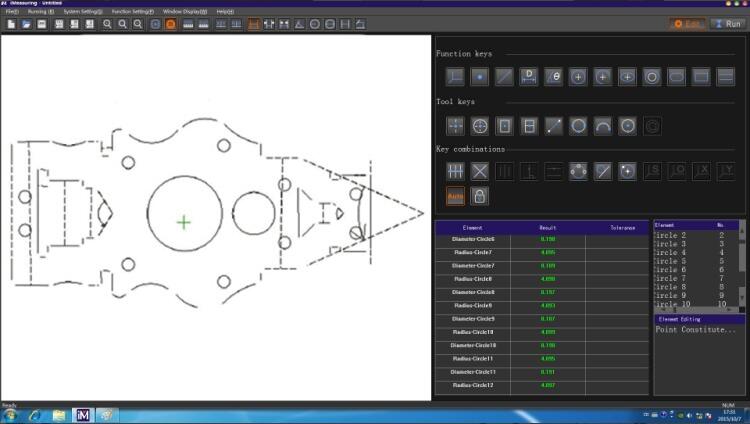

Arquivos DXF importados por software podem ser medidos, gráficos e dados também podem ser exportados do software para arquivos DXF para outras aplicações.
